Pro lokomotivu kamaráda Ivoše jsme repasovali ložiskové domky lokomotivy BN-30. Zadání vycházelo z požadavku normalizace všech 4 domků do jednoho provedení, přičemž první dva již byly v minulosti přestavěny z ložisek kluzných na valivá. Zbývající dva domky disponovaly ložisky kluznými, leč ve velmi špatném technickém stavu, který neumožňoval jejich další začlenění do opravovaného stroje.

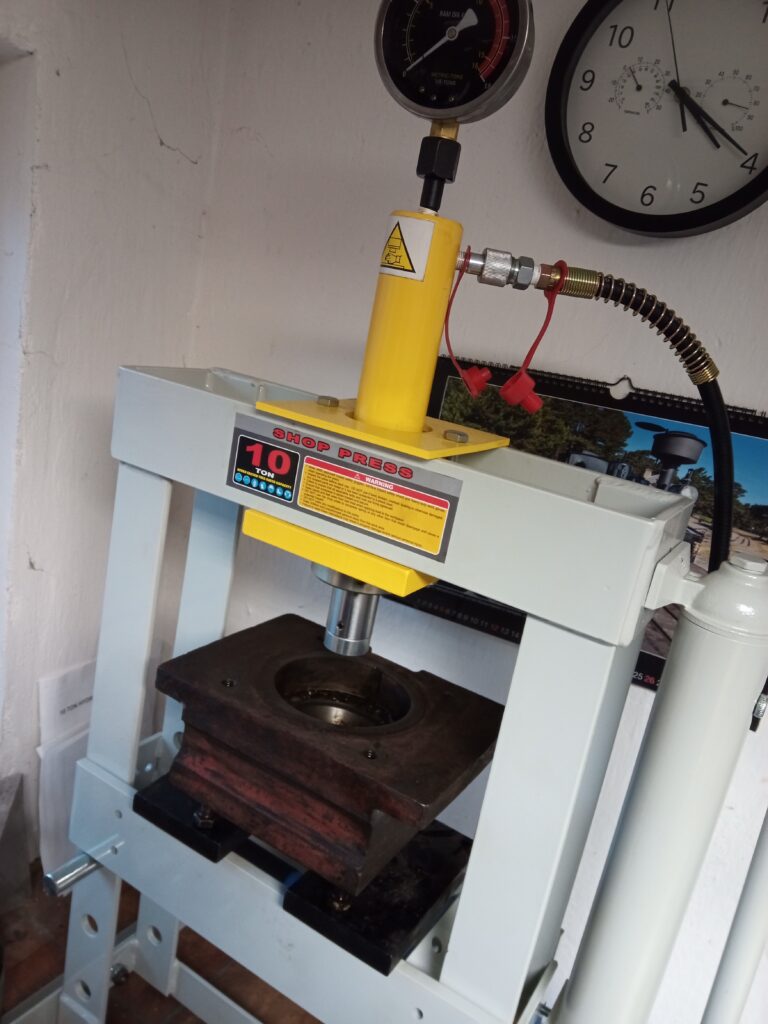

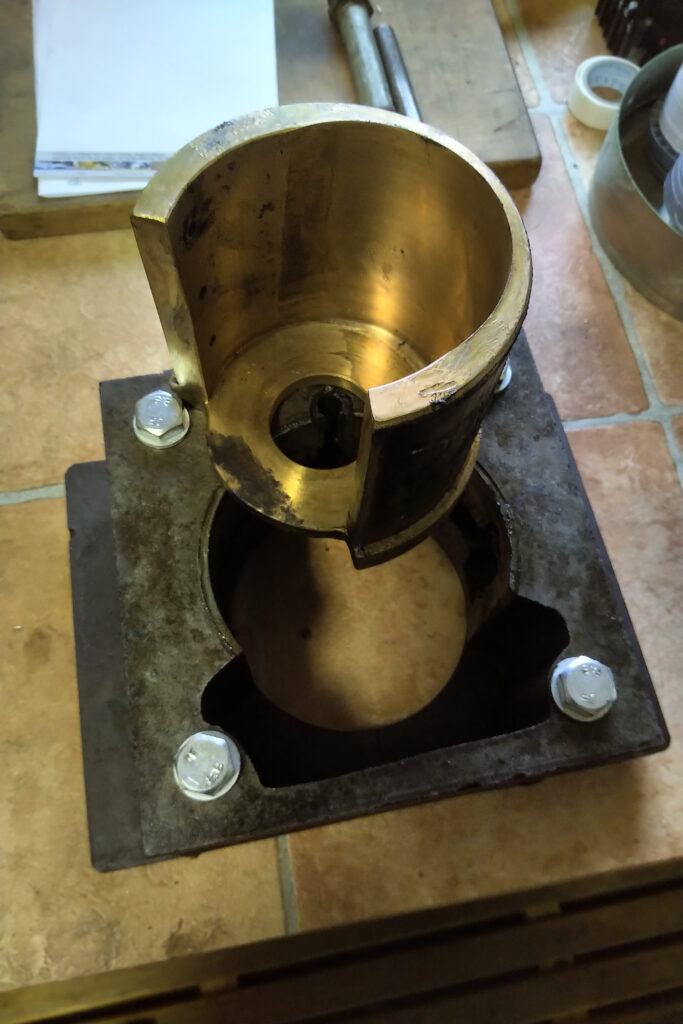

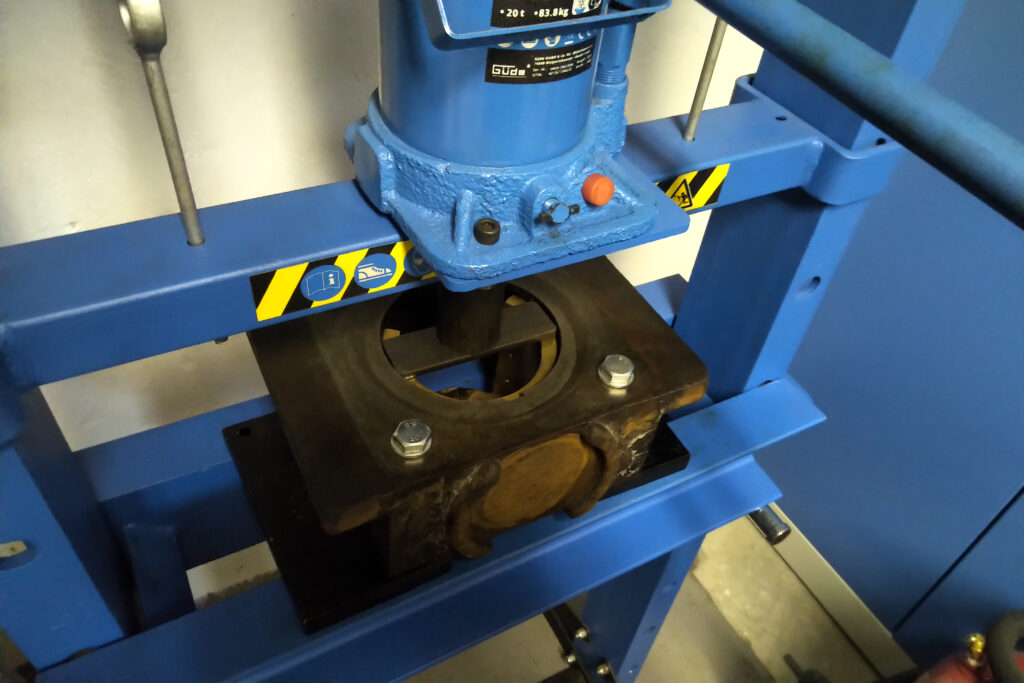

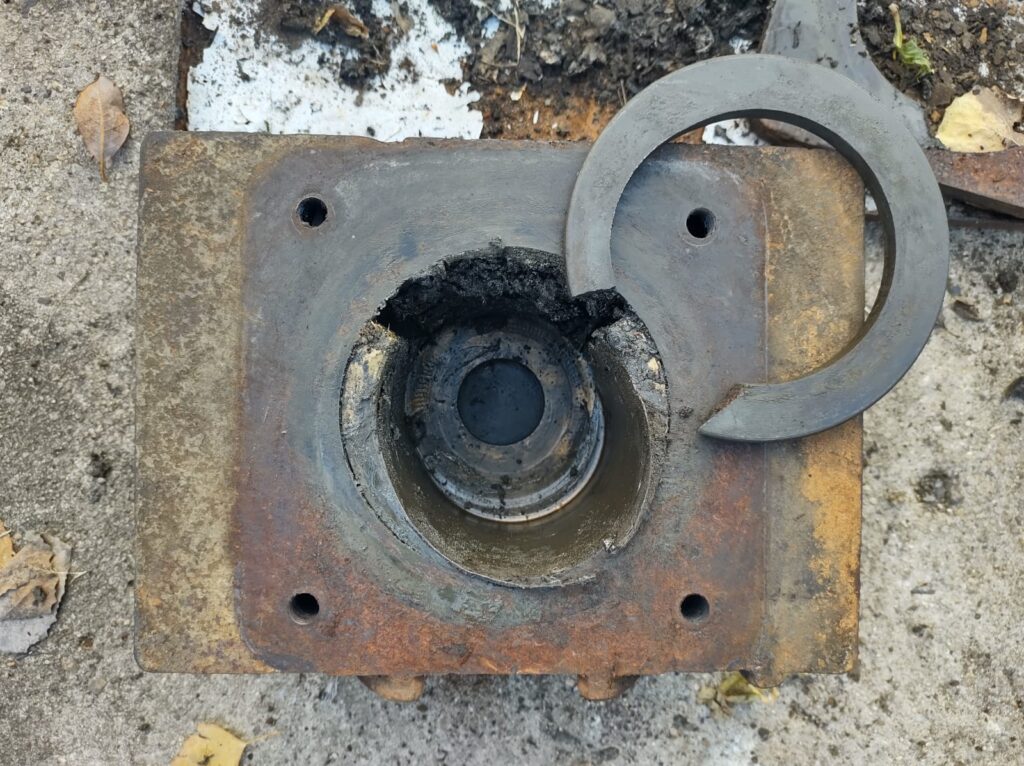

Na obrázcích vidíte původní stav kluzného ložiska, které bylo posléze vylisováno. Je zřetelná celková deformace pouzdra.

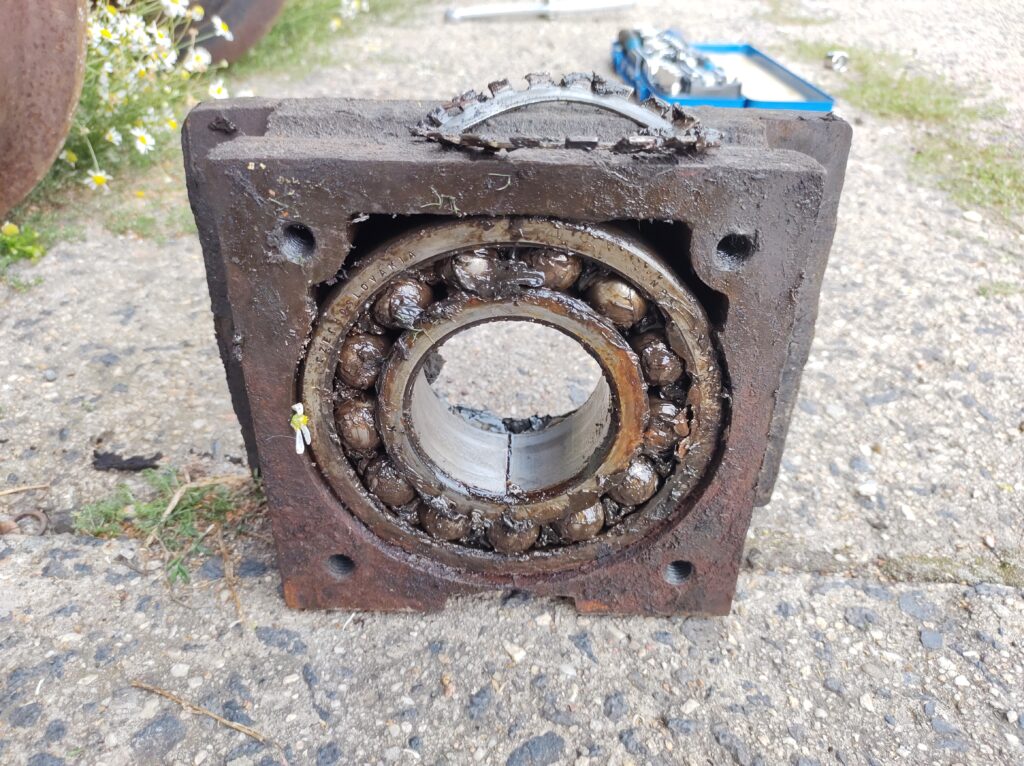

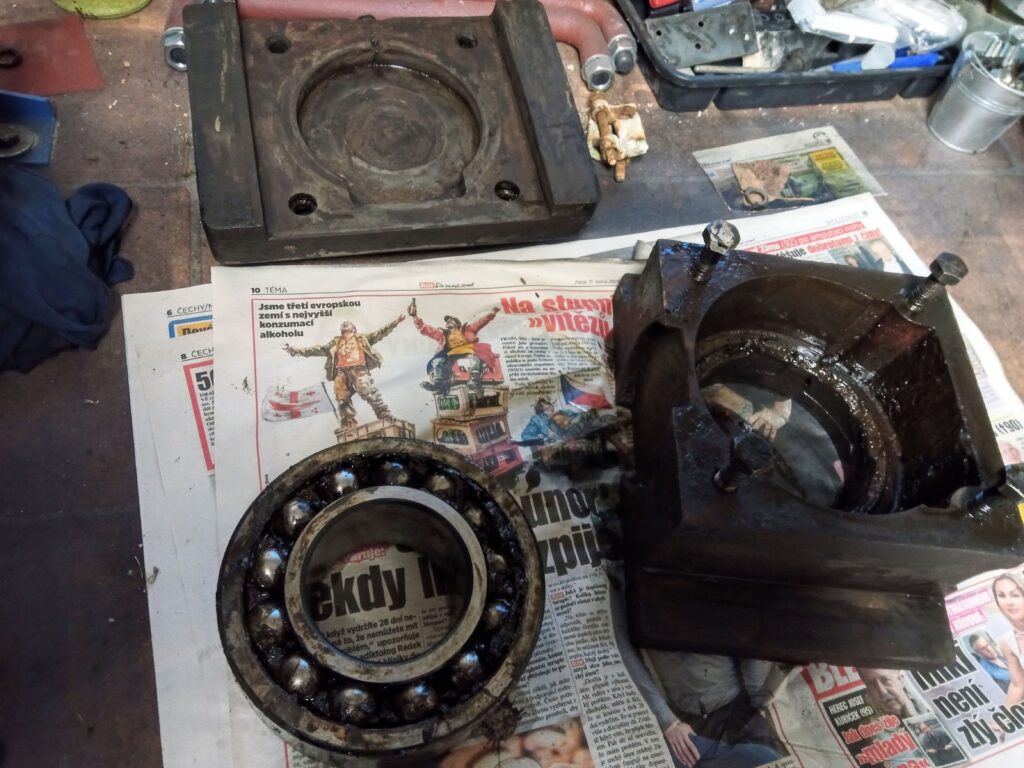

Toto je druhý pár domků, který jsme brali za referenční. Zde dojde jen k výměně ložisek za nová. Jeden z domků taktéž posloužil jako podklad pro vznik dokumentace pro obrábění původních dvou domků.

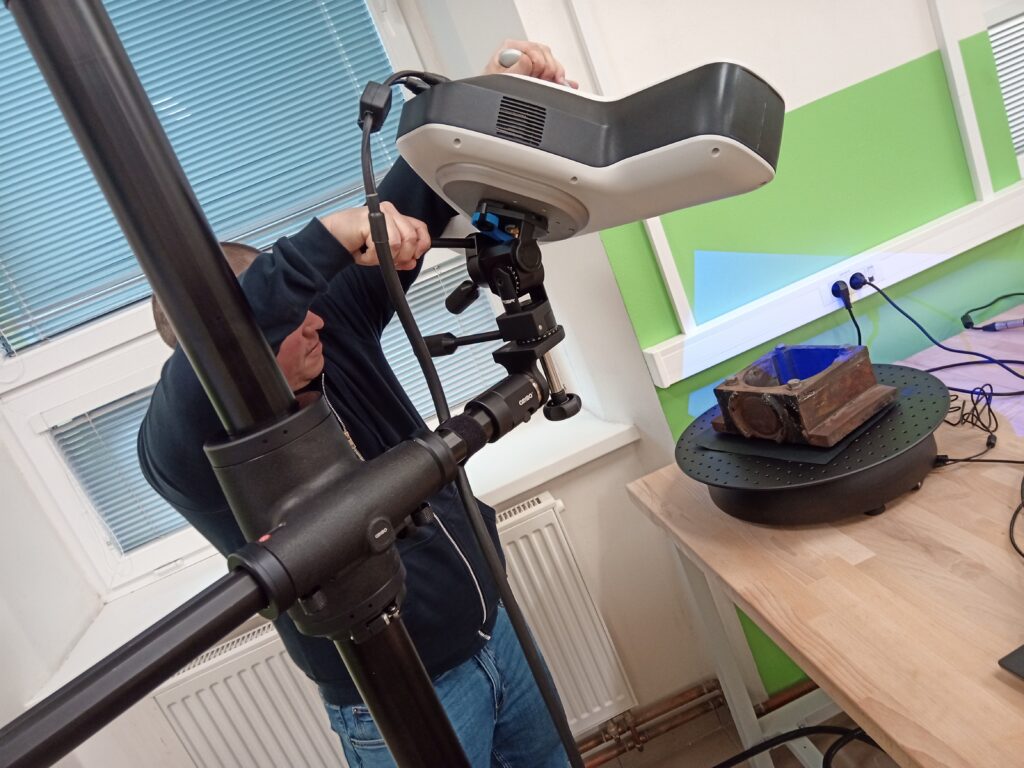

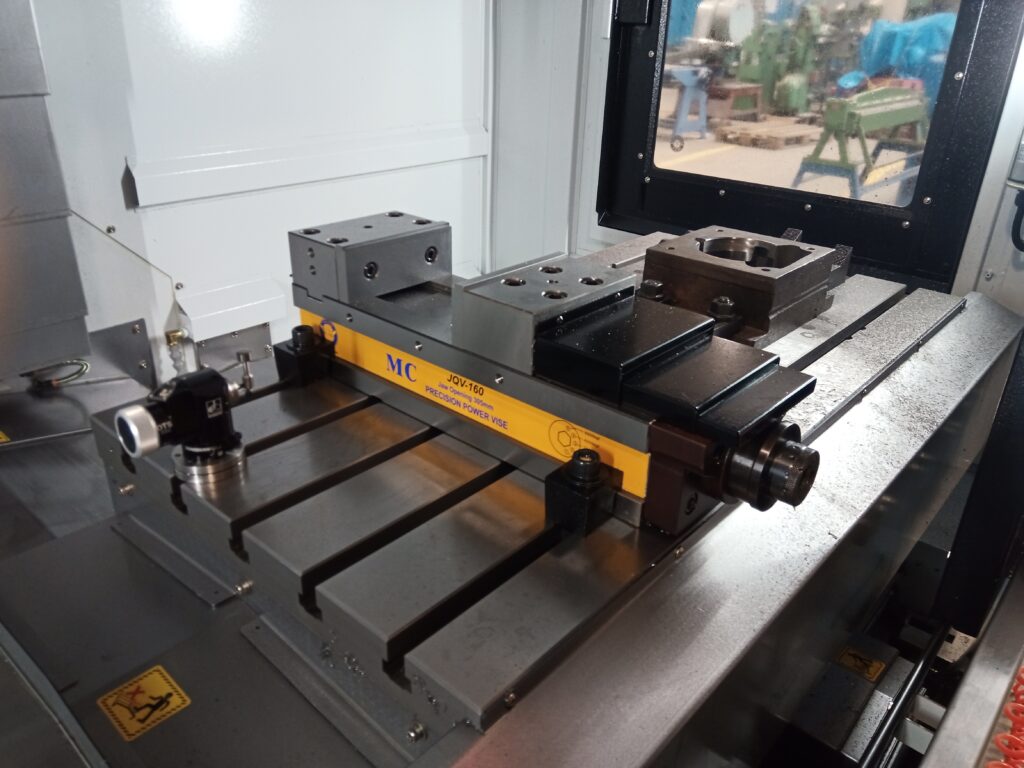

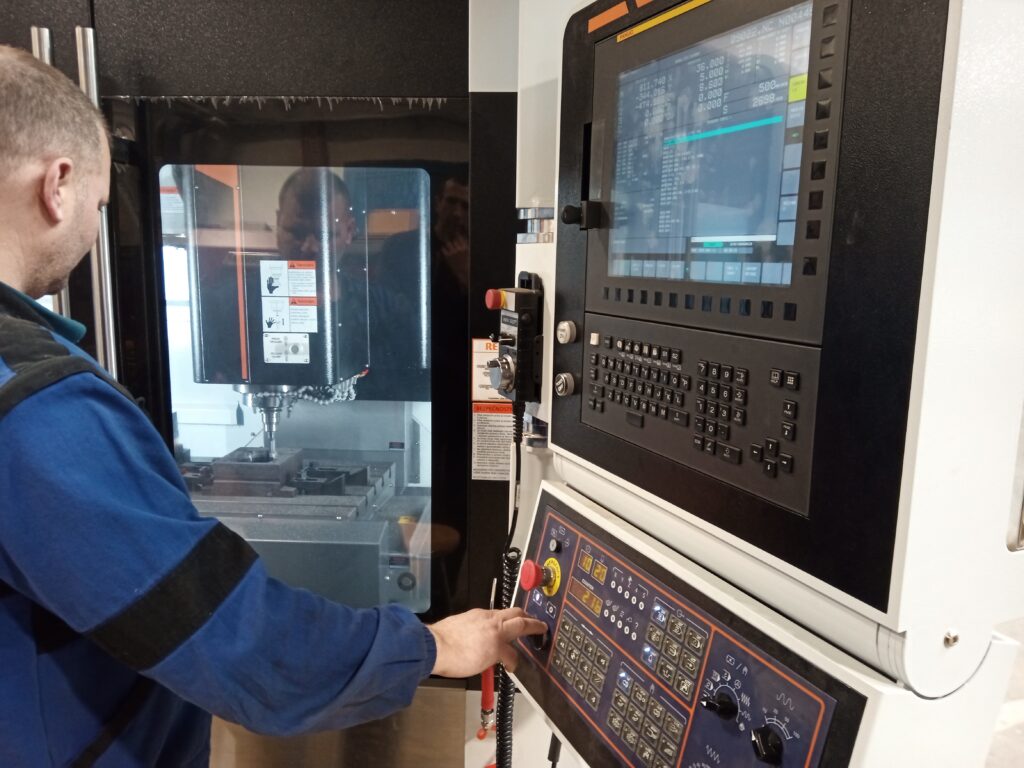

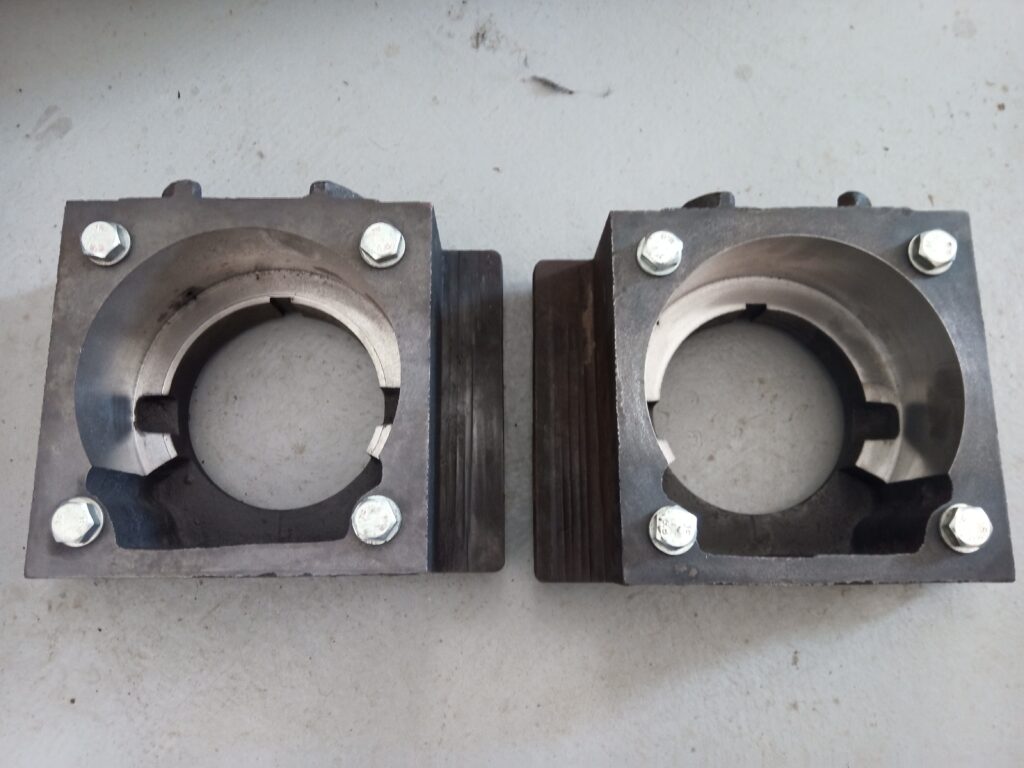

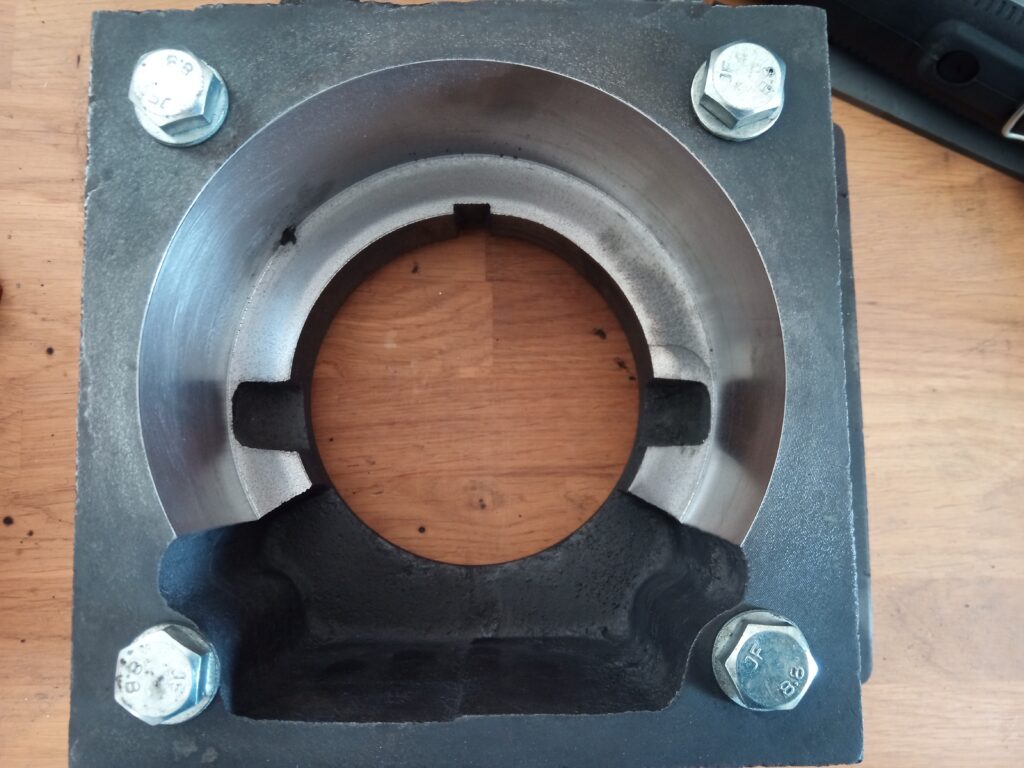

Na 3D skeneru Hexagon SmartScan VR800 jsme vytvořili přesný 3D model referenčního domku, který posloužil jako zdrojová data pro repasi původních domků na stroji IKC 1100F, což je tříosé CNC centrum doplněné čtvrtou a pátou osou. Na tomto vybavení jsme schopni vytvářet i novovýrobu armatur a dalších prvků pro muzejnictví a opravárenská odvětví. Zajisté by šlo celý proces zjednodušit, použít konvenční technologie (např. frézku s vyvrtávací hlavou), ale chtěli jsme demonstrovat celý proces od 3D vizualizace po vznik 3D projektu a konče přesným CNC obráběním.

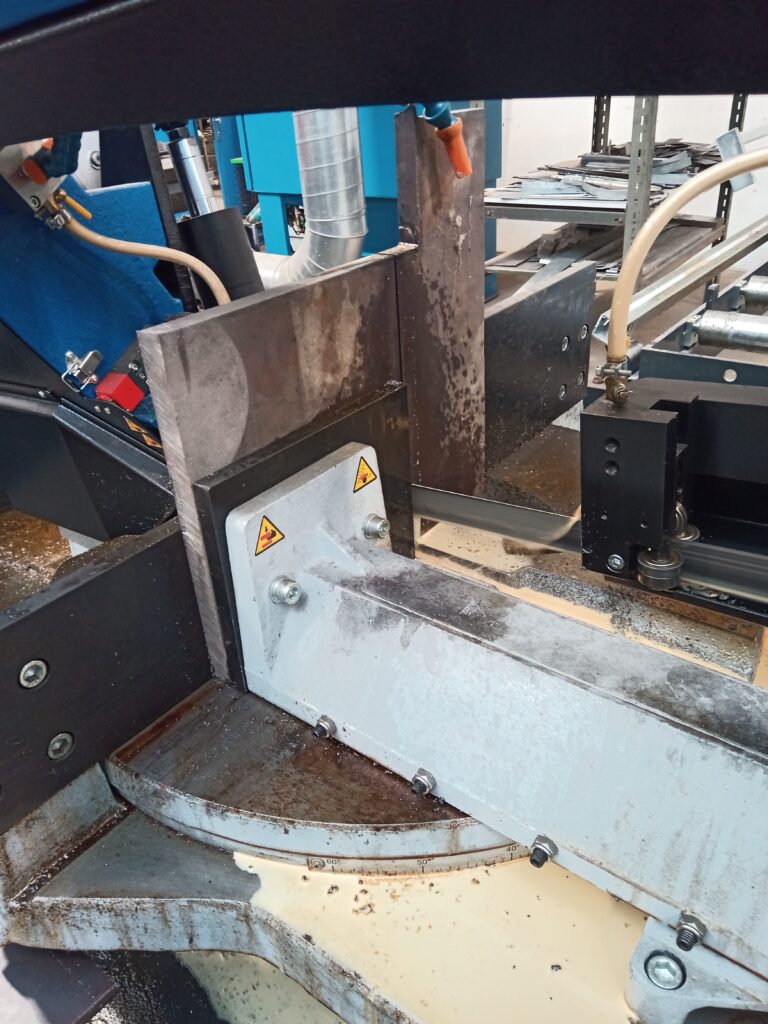

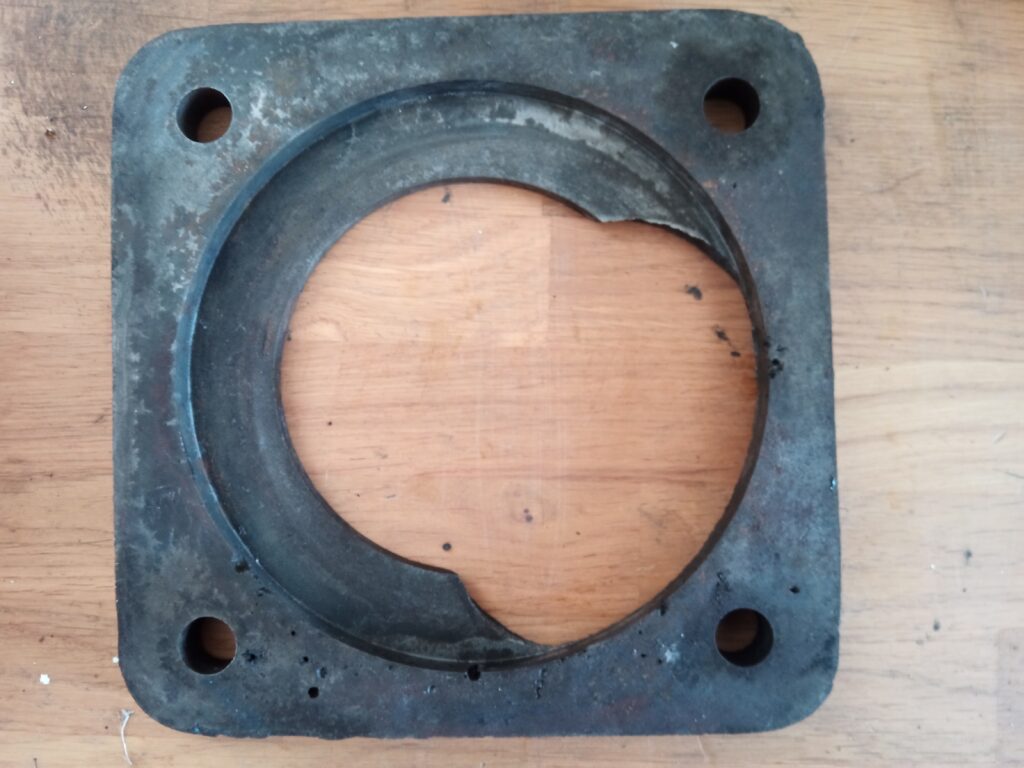

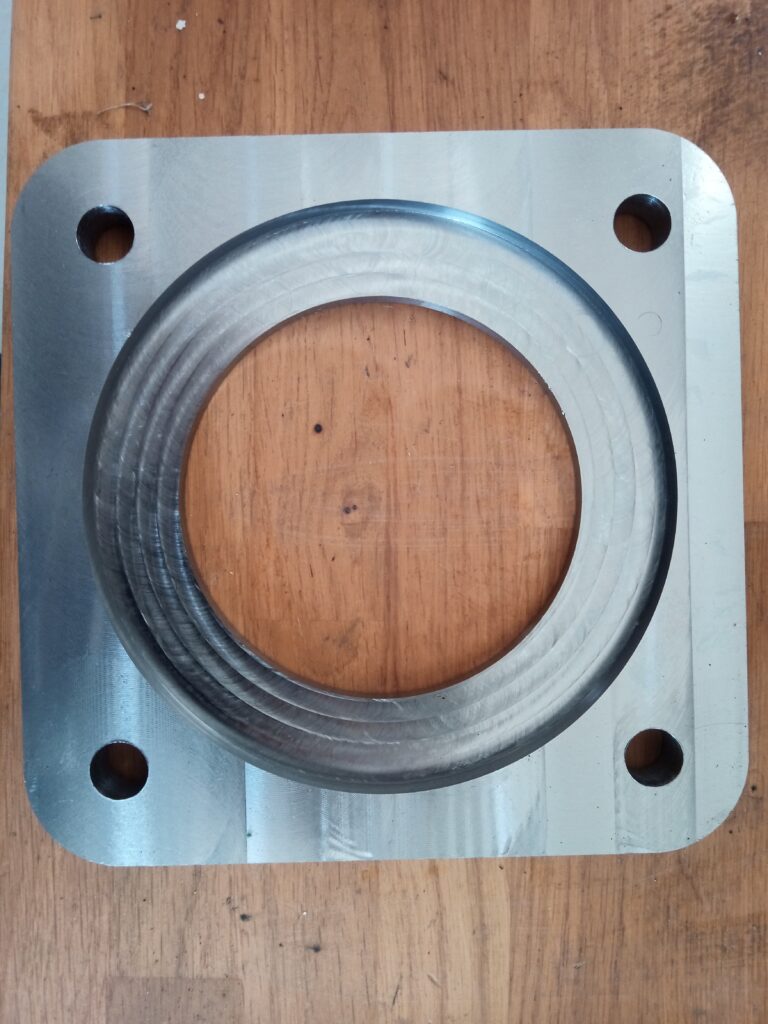

Dále bylo třeba vytvořit nové zadní víko na domek jako náhrada prasklého původního kusu. Zde se přistupovalo metodou běžného výkresu (používáme Autodesk Fusion 360) a víko jsme nejprve nařezali na strojní pile a posléze vyhotovili na CNC Inaxes IKC 1100F.
A jsme zase o kousek blíže ke znovuzrození této mašinky;-). Na práci se kormě mé maličkosti podíleli kolegové Libor Uher, Tomáš Vrbický a Jaroslav Žukovskyj.
